Detalhes do produto:
Condições de Pagamento e Envio:
|
| Propriedades: | Lâmpada da operação | OEM: | APROVAÇÃO |
|---|---|---|---|
| Mercado: | Mundo Global | Utilização: | Este produto é utilizado em várias iluminações cirúrgicas na sala de operações hospitalar. Pode tamb |
| Fornecimento de energia: | AC220 ((± 10%) V | Temperatura de funcionamento: | 0°C a 30°C |
| Humidade relativa de trabalho: | ≤70% | ||
| Destacar: | Equipamento cirúrgico hospitalar,Instrumentos médicos e cirúrgicos |
||

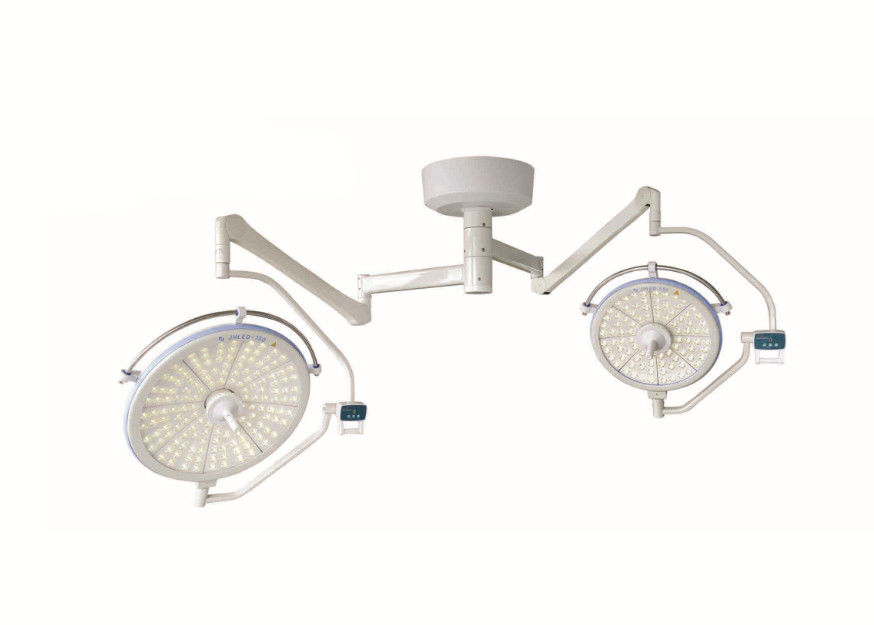

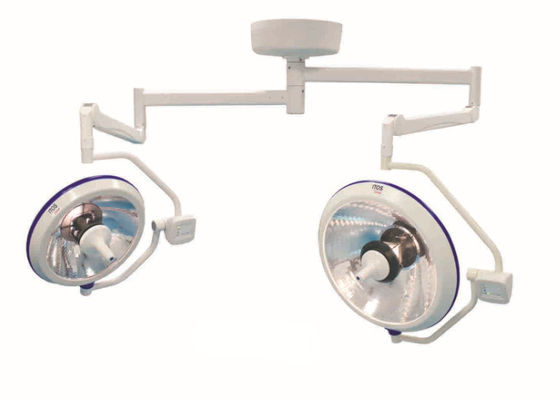

Lâmpada cirúrgica de células sem sombra para hospital
Utilização prevista
Este produto é usado em várias iluminações cirúrgicas na sala de operações do hospital. Também pode ser usado em situações de iluminação médica na sala de emergência.
Condições de utilização
Condições normais de trabalho
Temperatura: 10°C a 30°C;
Humidade relativa:≤ 70%;
Intervalo de pressão atmosférica: 860hPa a 1060hPa;
Este equipamento não pode ser utilizado em ambientes de gases inflamáveis e explosivos.
Tipo de dispositivo de segurança:Equipamento do tipo I;
Sistema de trabalho: funcionamento contínuo;
Nível de protecção contra a injecção de líquido:IPXO.
Parâmetros de potência
Voltagem de alimentação:AC220 ((± 10%) V;
Frequência: 50 Hz;
Potência de entrada: 300VA;
Potência da lâmpada principal JHLED 750:152W;
JHLED 550 potência da lâmpada principal: 88 W.
Altura de montagem adequada:3200~3300 mm
Os pisos baixos podem causar inconvenientes aos utilizadores.Por favor, consulte o diagrama do produto.Em circunstâncias especiais,deve contactar o fabricante ao comprar.
Especificações técnicas
|
|
Lâmpada principal JHLED M7 |
Lâmpada principal JHLED M5 |
|
Diâmetro do reflector |
750 mm |
550 mm |
|
Iluminação central |
40 a 160 kLx |
40 a 120 kLx |
|
Diâmetro da mancha ((d)10) |
230 mm |
150 mm |
|
Diâmetro da mancha ((d)50) |
160 mm |
120 mm |
|
Profundidade do feixe de luz |
700 mm |
700 mm |
|
Temperatura da cor |
4200±300k |
4200±300k |
|
Índice de renderização de cores |
Ra> 85 |
Ra> 85 |
|
Iluminação máxima |
Ec<1000W/m2 |
Ec<1000W/m2 |
|
Fonte luminosa |
LED ((1W×80) |
LED ((1W×48) |
|
Modelo de LED |
CREE XPE-Q3 |
|
Diagrama simplificado
braço de balanço 2000
lâmpada auxiliar
manuseio
caixa de controlo
braço rotativo
camada decorativa
braço de balanço 3000
lâmpada principal
Piso
Diagrama de circuito
Sala de operações
fonte de alimentação
Mudança
transformador da lâmpada principal
fonte de corrente constante
Controle de tração
lâmpada principal
Lâmpada de assistência
interface de utilizador
Instalação
O equipamento está fixamente montado no telhado. O chão deve suportar o peso do dispositivo, mas também suportar o momento de força devido à carga parcial e à operação.O piso deve ter capacidade de suporte e resistência suficientes.
Os utilizadores podem fazer a construção de acordo com as seguintes imagens.
Programa de instalação do piso
placa de pressão
placa de piso no telhado
suporte de montagem
telhado de camada decorativa
Base de montagem
disco de montagem
Máquina de lavar
nozes
máquina de lavar de mola
parafuso
Tratamento superficial: laca antirruda
Todos os elementos de fixação dos componentes instalados devem ser fiáveis e fixáveis para evitar danos causados por soltos.Caso contrário, causaria a deriva da lâmpada.O arame de fixação deve ser ancorado de forma fiável para garantir a segurança da utilização.
Em caso de problemas na instalação, contacte o fabricante antes da construção.
